Назначение. Машина для правки боковых стенок полувагона предназначена для правки боковых стенок полувагона, как местных, так и общих прогибов, включая гофры.

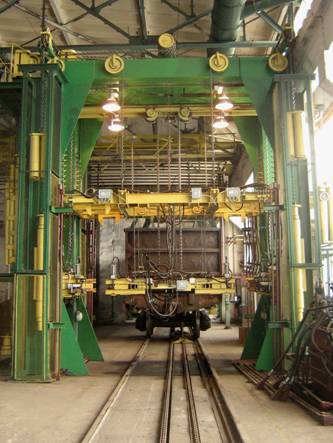

Принцип действия. Принцип действия машины для правки боковых стенок полувагона основан на обеспечении максимальной жесткости системы СПИД (станок «портал», приспособление «траверсы матриц, траверса пуансонов и траверса захватов», инструмент «матрицы и пуансоны», деталь «полувагон») при правке обеих стенок полувагона одновременно и синхронности перемещения матриц и пуансонов по вертикали. При этом машина выполнена стационарной, а позиционирование обеспечивается перемещением полувагона относительно матриц и пуансонов, причем матрицы расположены снаружи стенок полувагона, а пуансоны — внутри полувагона.
Управление машиной осуществляется одним оператором с пульта, при этом система наведения матриц и пуансонов на объекты правки (гофры и межгофровое пространство) отражается на экране монитора в виде 4-х мультиэкранов (первая наружная и внутренняя стороны и вторая наружная и внутренняя стороны полувагона).

Основные технические характеристики:

• Габаритные размеры машины LхBхB вн.порт.xH, мм 4130×7613×4400×6909
• Масса, т 45
• Рабочее давление, кГс/см2 120
• Усилие формообразования, кГс 108570
• Усилие удержания верхней обвязки полувагона, кГС 48254
• Скорость перемещения по вертикали матриц и пуансонов Vном, м/мин 10
• Диапазон регулирования скорости перемещения
• по вертикали матриц и пуансонов, м/мин (0,1…2) Vном
• Род тока переменный трехфазный, B 380
• Производительность, вагон/час 1
