Кантователь для поворота боковой рамы тележки ОБ.02.13.00

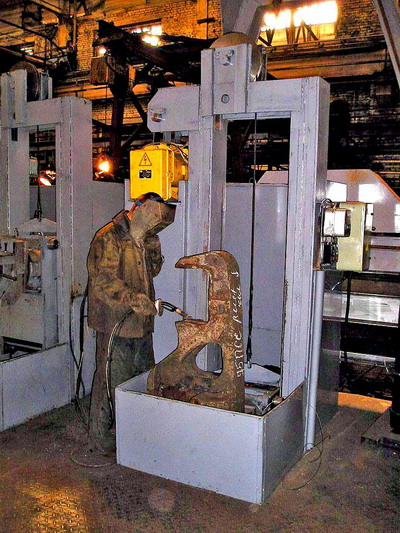

Назначение. Предназначен для поворота и вертикальных перемещений боковой рамы в положение удобное при наплавке (750 мм от уровня пола) направляющих поверхностей буксового проема.

Устройство и принцип действия. Кантователь состоит из следующих узлов: стойки, по которой перемещается каретка, в которой размещен механизм вращения боковой рамы и механизм самоторможения, срабатывающий при обрыве стропа. Вращающий момент создается мотор — редуктором, далее через цепную передачу передается на кронштейн, при остановке вращения вал кронштейна фиксируется электрическим тормозом; тали электрической Q=l тс, служащей для вертикальных перемещений каретки; защитного кожуха; кнопок управления (толчкового типа).

Основные технические характеристики:

Механизм вращения:

  • Скорость вращения, об/мин 5,8?7,5
  • Привод — мотор-редуктор МП 2-50-14-1,1
  • Тормоз ТТ-160

Механизм подъема — таль электрическая ТЭ 1–511

  • Грузоподъемность, тс 1
  • Высота подъема, м 3

Габаритные размеры, мм 1500×1400×3950
