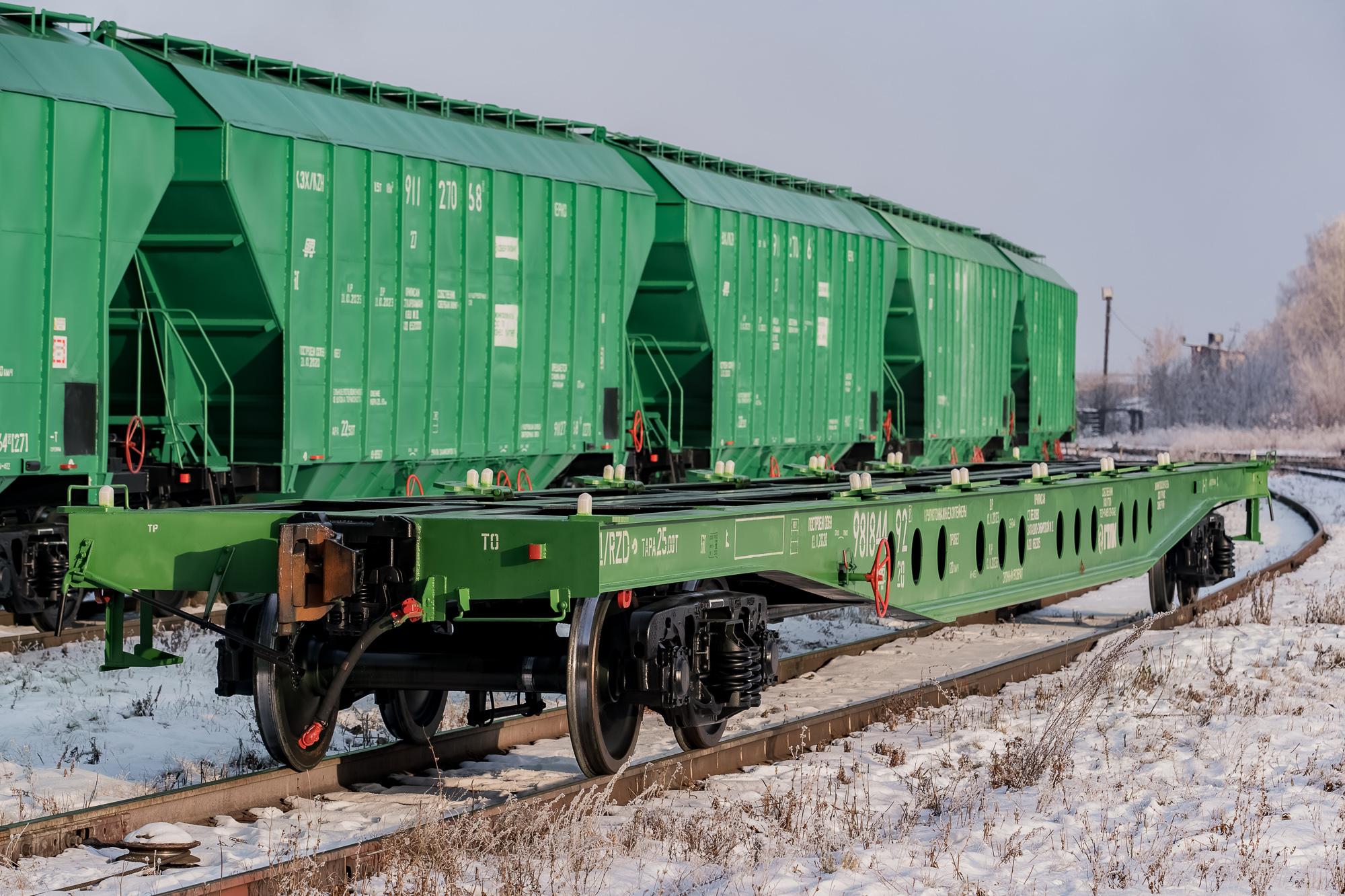

Вагон-платформа, модель 13-644

Назначение и отличительные особенности модели

Фитинговая платформа модели 13-644 предназначена для транспортировки 20 и 40 футовых контейнеров по ГОСТ Р 51876-2008 по магистралям железнодорожной колеи 1520 мм.

Вагон соответствует требованиям ГОСТ 26686-96 и изготавливается в исполнении «УХЛ» для категории размещения 1 по ГОСТ 15150-69 с обеспечением эксплуатационной надежности в диапазоне температуры  от -60 до +50 оС. Вагонные тележки, тормозное и автосцепное оборудование включают в себя широко распространенные узлы и детали, имеющие высокие эксплутационные характеристики. Наличие системы раздельного торможения соответствует современным требованиям к грузовому составу и обеспечивает повышенную безопасность движения вагона. В конструкции вагоны-платформы отсутствуют дорогостоящие специальные профили металлопроката, что значительно повышает ремонтопригодность модели.

Особенностью вагона-платформы модели 13-644 является применение устройств для крепления контейнеров - упоров, обеспечивающих ограничение перемещений контейнера как в горизонтальной плоскости относительно их опорной поверхности, так и в вертикальной, и надежное удержание контейнера на платформе во всем диапазоне эксплуатационных нагрузок и неблагоприятных погодных условий, включая действие ветровых нагрузок, исключая возможность соскальзывания и опрокидывания контейнера с платформы.

Технические характеристики вагона

Наименование параметров и размеров



Значение

Грузоподъёмность, т, не более

69

Масса тары

- не более, т

- не менее, т



25

24,2

Минимальная масса тары платформы в эксплуатации, т

22,886

Максимальная расчетная статическая нагрузка от колесной пары на рельсы, кН (тс)

230,5 (23,5)

Высота оси автосцепки от уровня головок рельсов, мм

1060±20

Длина вагона по осям сцепления автосцепок, мм

25186

Длина рамы вагона, мм:

по хребтовой балке

по боковым балкам



24026±6

24650±5

База вагона, мм

19000±6

Ширина вагона максимальная, мм

2700

Количество упоров для крепления контейнеров, шт.

в том числе:

не откидывающихся

откидывающихся

24



4

20

Модель тележки тип 2, ГОСТ 9246

18-9876

Ширина колеи, мм

1520

Конструкционная скорость, км/ч

120

Габарит вписывания вагона по ГОСТ 9238

1-Т

Габарит вписывания тележки по ГОСТ 9238

02-ВМ

Класс поглощающего аппарата по ГОСТ 32913, не ниже

Т1

Типоразмеры перевозимых контейнеров по ГОСТ Р 51876

1А, 1АА, 1ААА, 1АХ, 1С, 1СС, 1СХ

Масса брутто перевозимых контейнеров по ГОСТ Р 51876, т, не более

30,48



Схема вагона
